Unius, Duplex & Multilayer PCB: Genera et Quam eligere

Unius quadrati PCBs sunt rectae electionis pro simplicibus, applicationes ignobiles; duplex postesque PCBs conveniat complexionem moderatam cum angustiis budget; et multilayer PCBs essentiales sunt ad altitudinem densitatis, sublimitatis velocitatis, vel soni-sensitivorum consiliorum. Haec tria genera PCB progressionem significant in multiplicitate, capacitate et impensa fabricandi, singula cum certa applicationum copia ubi optimum exitum tradit. Uno latere tabula, quae sumptibus $0.50 ad producendum est recta machinalis et commercialis decision pro basic LED controller; eadem tabula esset principium impossibilis pro 5G modem. Intellectus structuralis, electricae et fabricandae differentiae inter haec tria categoria fundamentum est ad sanandum PCB decisiones a primo stadio consilio.

Quam PCB Layer Comes definit Capability

Tabula circuli impressa est structura laminatis conductivorum aeris strati separati ab materia subiecta insulating, laminae vitreae-epoxyi vulgo FR4. Numerus laminis aeris determinat quot canales extrahendi independentes existunt in tabula, quae vicissim gubernat fuso densitate, insigni integritate, potentia distributione qualitatis, et compatibilitas electromagnetica (EMC) perficiendi.

Tres schematismi fundamentales schematismi unumquodque distinctum repraesentant facultatem in ordine;

• Unius quadrati PCB (1 iacuit aeris); Vestigia omnia conductiva ab una parte distent. Pars ascensus et vestigium fuso idem obtinent planum, densitatem finiens routing ad id quod sine transversis obtineri potest.
• Duplex quadratum PCB (2 strata aeris); Vestigia aeris in utraque facie subiecti existunt, per patella-per foramina connexa (PTH). Components in una vel utraque parte ascendi possunt, fere duplicato capacitate fusa respectu tabularum simplicium.
• Multilayer PCB (4 strata aeris); Multiplices aeris strati laminae in unam tabulam coniciuntur cum stratis internis fuso, potentiae planis dicatae, et planis humi. Iacuit comitibus vagarentur a 4 ad 50 in applicationibus provectis, cum 4, 6, 8, and 10; figurarum commercii frequentissima.

Munus Substratum Material

Omnes tres figurae PCB eadem optione substrata base utuntur, quamquam lectio materialis magis critica fit quam numerus iacuit augetur. FR4 (epoxy confirmati, Tg 130-170°C) vexillum est pluribus applicationibus mercatorum et industrialium. Summus frequentia consilia supra 1 GHz magis magisque postulant laminas low-amissiones quales Rogers 4003C (dielectric constant εr = 3.55, damnum tangens 0.0027) vel Isola IS680 ad servandum signum integritatis per plures stratas - consideratione quae in pluribus applicationibus singularibus non oritur.

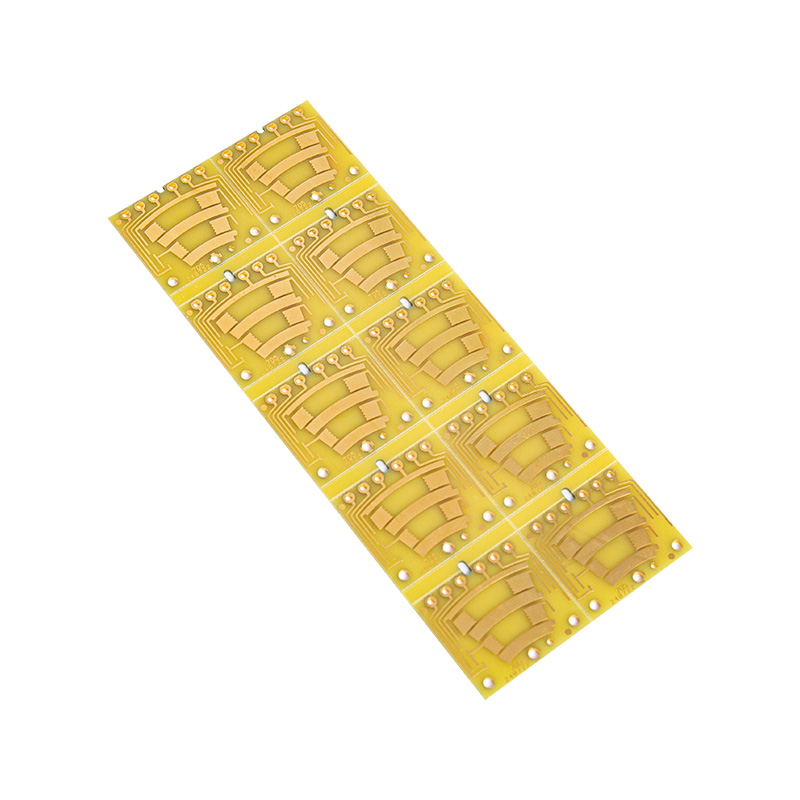

Una postesque PCB : Structura, Vires, ac Applications Specimen

Unius quadratum PCB iacuit unum bracteae aeneae connexum cum una facie subiectae insulantis. Components typice ascendunt in latere aeneo (nam per foramen, fila plumbea per tabulam transeunt et in latere aeneo solidantur) vel in nuda parte subiectae cum SMD componentibus ad pads aeris in facie contraria solidantur.

Vestibulum Processus et Pretium Commodum

Singulae tabulae postesque fabricatae sunt per processum subtractivum directum: substratum cupreum photoresist obductis, expositae per ambitum exemplaris veli, evoluta, et signata ad aes invitum removendum. Absentia per-foveam, laminam interiorem lavacrum, et plures alignment operationes singulares facit PCBs simplicissimum et vilissimum genus PCB fabricandi.

In summo volumine productionis (100,000 unitates), vexillum unicum FR4 tabula metiendi 100 80 mm produci potest pro $0.10-$0.50 per unitatem . Haec utilitas sumptus significans est electronicarum mercium cum stricta rogatione materiarum scutorum.

Design cohiberi Single-Postesque Tabulas

Fundamentalis coercitio consilii singularis est quod vestigia transire non possunt sine filo laneo vel resistente zephyro - nulla secunda iacuit ad iter per vestigium existentis. Hic limites circumcirca complexionem ad designationes designandas ubi omnes nexus in configuratione plana non transeunte fundi possunt. Limites practici superiores pro simplicibus consiliis de more sunt:

• Component comitem infra circiter 30-50 per foramen vel SMD components
• Net comitem infra circiter 50-80 hospites
• Nulla summus frequentia signum viae aut impedimentum requirit imperium opposuitque
• Nulla requiritur ad virtutem vel terram planis dedicated

Ubi singulae postesque PCBs Excel

Unius quadrati tabulae manent in edito volumine producto per applicationes amplis bene confirmatis:

• DUXERIT accendentes rectores et moderatores; Simplex potentia mutandi circuitus cum low component densitate ac non summus frequentia requisita
• Praecipuae potentiae copia tabularum: Transformator, rectificator et spargens circuitus qui aes robustum ad vestigia virtutis exigunt, sed minimam notam complexionem excitandam.
• Imperium remotum et simplex electronicarum dolor. Calculatores, nugae fundamentales, et IR remotae moderatores ubi ambitus bene confirmatus est et sumptus minimizationis consilium agit.
• Sensor tabulae instrumenti: Simplex conditio analogorum circuitus pro temperie, pressione, sensoriis propinquitatis in adjumenta
• Nullam eget iaculis quam, fuse tabulae: Altus-currentes commutationes in quibus latitudo et scelerisque administratio materiae plus quam densitas excitavit

Duplex postesque PCB: Auxit densitas et latior Application dolor

Duplex PCB trilineum addit alterum iacum aeris in adversa facie substrati et duos ordines per patella-per foramina (PTH) - aerea terebrata perforata coniungit, quae nexus electricas inter summos et fundos strata aeris efficiunt. Hoc unum additamentum fundamentaliter consilium mutat spatii machinatori praesto.

Patella-per foramina: Clavis Enabling Technology

PTH vias terebratae per tabulam plenam crassitudinis et postea electroplatae cum aeneo ad parietem crassitudinis 25 µm minimum per IPC-6012 Classis 2 (standard commercial) or 20 µm minimum per Classis 1. Platinga certam connexionem electricam et mechanicam inter strata gignit. Via diametra in terebrare vexillum duplex postesque fabricandi a range 0.2 mm ad 6.3 mm , magnitudinum foraminis confecto 0,1-0,15 mm minor quam diametro terebra diametri.

Additio fabricationis PTH addit depositionem chemicam aeris, electroplantis, et additi gradus inspectionis ad processum fabricationis, augendae unitatis sumptus proxime. 30-60% super uno latere ad instar tabulae amplitudinis et voluminis, sed capacitatem fundere dure dure praebens.

Design Capabilities of double-sided Boards

• Vestigium crossover resolutio: Quodlibet vestigium conflictus in summo strato resolvi potest per stillicidium ad imum stratum per viam, fuso sub disiuncta vestigio, et reverti. Haec limitatio filum laneum excludit singularum partium consiliorum.
• Pars densitatis auget: SMD partes in utraque tabulae facies collocari possunt, potentia duplicando densitatem componentium in eodem vestigio tabulae criticae ad applicationes industriales et consumptores spatii-conpressi.
• Virtus partialis et humus indiciunt: Una tabula praevalens adhiberi potest ad distributionem potentiae et humus, dum alia manubrio fuso significant - emendatio in uno latere, sed sine plenitudine bonorum in planis internis dedicatis.
• Mediocris-frequency signum routing; Duplex postesque tabulas sustentare regi impedimenta vestigia pro significationibus ad circiter 100-200 MHz diligenti consilio, quamvis sine plano referat impedimentum imperium, minus accuratum est quam in multiloquio consiliorum.

Typical Applications pro duplici postesque PCBs

• Tabulae industrialis imperium: PLCs, motores moderatores, logicam nullam, et HVAC tabulas moderantes in quibus densitas moderata et signum mixtum / potentiae excitandae requiruntur.
• Instrumenta medica: Apparatus diagnostica, machinationes magnae patientis, et infusio soleatus ubi fides critica est, sed frequentiae insignes sunt moderatae
• Corpus electronicarum autocinetum: Moduli Dashboard, corporis imperium unitatum, et ligaturae sensores in quibus complexio ambitus facultatem singularem quadratam excedit sed pretium multilayrum non iustificat
• Potentia electronica: Inverters, DC-DC convertentes, et UPS tabulas in quibus tam potentiae quam notae vestigia coexistunt et summa / imo separatio utilitates propositas praebet.
• Proin rhoncus dolor eu nisl; Audi ampliatores, virgas retis, et domum automatariam moderatoris

Multilayer PCB : Densitas princeps, euismod princeps, et signum Integritatis

Multilayer PCBs facultates consequi possunt quae fundamentaliter inaccessibiles sunt ad consilia simplicia vel duplex postesque - non solum per accessionem ad facultatem excitandam, sed per qualitatem diversae electricae operationis, quae per planis internis, in planis potentiae, ac differentialibus paribus in ambitu clipeato fundendis moderatis.

Quam Multilayer tabulis fabricantur

Multilayer fabricatio incipit cum singulis nucleis internis stratis duplicibus, singulis discursum sicut tabulam duplicem trilineum (imago, etch, inspicio). Stratis interioribus tunc perpenduntur utentes subtilitate adnotationes paxillos et laminae una cum prepreg (prae-impressi epoxy vitrei fibrarum) compages stratorum in torculari calefacto hydraulico ad 170-200° C et 250-400 psi . Post laminationem, strata exteriora discursum sunt, EXERCITATIO PTH et plating omnes stratis connectunt, et tabula finita est.

Iacuit adnotatione accurate in GENEROSUS multilayer fabricatio est typice ± 75-100 µm cupimus ut per terebra loca aligned cum pads cupreis in omnibus stratis internis. Provectus fabricatio cum microvias laser mandet perveniat adnotatione intra ±25 µm pro HDI (High Density Interconnect) tabulis.

Potestas et Terrae Planae: Core Multilayer Commodum

Dedicans stratis internis ad solidam aeris vim et terram planis praebet tria beneficia critica quae in duobus propositis iacuit replicari non possunt;

• Impedimentum moderata excitavit; Signum vestigia in stratis cum plano solo directe adjacente (typice 0.1-0.2 mm separatio ) linea transmissionis bene definitae cum propria calculabili impedimento. A 50Ω microstrip in a vexillum 4-circuli tabulam requirit vestigium latitudo proxime 0.2–0.3 mm secundum dielectric crassitudinem, rem deducere, et calculare, cum praecisione perpendat in duobus-circulis designandis.
• Virtus distributio retis (PDN) perficiendi: Potestas aeris solida planum praebet vim partus humilitatis impedimentum omnibus componentibus in tabula simul, reducendo vim sonitus (Vdd laniatus) et inductionem potentiae tramites partus. Hoc est criticum de celeritate digitalium ICs quae magnas fluxiones transeuntium trahunt in commutatione rerum.
• Tactus protegens; Plana humus interna agunt ut clypeorum electromagneticorum inter strata signata, redigens crosstalk inter stratis adjacentibus fuso et limitans emissiones radiata. A IV accumsan tabula typice attingit 10-15 dB inferioribus radiata Tactus quam aequipollens 2-circulis designatio in frequentiis altis-saepe differentia inter transitum et deficientem FCC vel CE certificationem.

Strategy accumsan Stack-up pro Communi figurarum

Ordinatio signi, potentiae et terrae stratorum intra multilayri acervum determinat electricam tabulam faciendam. Pauper acervus consilium negat commoda additae stratis; bonum ACERVUM consilium maximizes integritatis insignem ac PDN in effectu intra minimum comitem iacuit.

Caecus et Buried Vias in Multilayer Design Provectus

Vexillum per vias foraminis in tabulis multilayrum codex consumunt et spatium anti-codex per singulas ordines transeunt, etiam stratis non connectunt. Summus densitas designatur cum componentibus pice BGA ( 0.4—0.5 mm picis ) , per foveas vias fusas nimium consumit spatium. Vias caecas (connexis exterioribus cum stratis tantum) et vias defossas (connexis stratis interioribus sine superficie exteriore attingens) sub BGAs ventilationem ventilantem patitur quod per vias foraminis assequi non potest. Hae technologiae addunt 30-80% ad fingendi pretium sed essentiales sunt processus densitatis moderni summus et memoria fusa.

Applications quae requirunt Multilayer PCBs

• Suspendisse potenti ac tabellis: 6-10 tabulae tabulatorum cum constructione HDI, pice BGAs, et impedimento differentialium paria continentium USB 3.x, MIPI et Plu interfaces.
• Servo et network apparatu: 8-16 tabularum tabulatorum multi- gigabit fudisset SerDes vicos, DDR5 memoriam interfacies, et Plu Gen4/Gen5 nexus
• Automotiva ADAS et ECUs: 6-12 tabulatum tabulatum in salus critica systemata EMC requirunt obsequio ac celeritate sensorem interface routing
• 5G statio basis et RF electronica; Mixta-laminata multilayer tabulata cum low-damno RF stratis et vexillum FR4 digitalis stratis in eodem ACERVUS
• Aerospace et defensio electronica: Summus reliability multilayer tabulae ad IPC Classis 3 signa extensis temperatus range laminates

Direct Comparison: Duplex postesque nobis Multilayer PCB

Quam eligere ius PCB Type ad Design tuum

Decisionis compages pro PCB speciei lectionis per ordinem prioritatis in angustiis consili debet operari. Optimization sumptus tantum valet, postquam requisita functionis confirmata sunt, seligendis unam partem tabulam ad sumptus servandos et deinde comperto fuso non posse plus temporis ac pecuniae consumere quam prima salutaris.

1. Assess signum frequency requisitis: Si quis signum in tabula supra operatur 100 MHz vel si quaelibet interfacies requirit impedimentum moderatum (USB 2.0/3.x, HDMI, PCIe, DDR memoria, RF vestigia), tabula multilayr cum plano plano referendi requiritur. Hoc unum criterium excludit tabulas singulas et biformes pro pluribus modernis instrumentis digitalibus.
2. Pars aestimare comitem et packaging: Si consilium quodlibet BGA, QFN vel picem CSP componentem cum pice infra 0,8 mm includat, ventilabrum fundens fere semper requirit saltem tabulam 4-circuli. BGA partes cum pice infra 0,5 mm typice HDI requirunt cum vias caecas/sepultae cuiusvis iacuit comitem.
3. Reprehendo EMC requisita: Cogitationes quaerunt FCC Partem 15 Classis B, CE, aut certificationem autocineticam EMC in praesentia cuiuslibet horologii vel frequentiae mutandi supra. 30 MHz fere semper certificatione certius fiet cum tabulae multilayer e planis cinematographicis propriis quam cum 2-circuli consilio, ratione eliquationis accessionis adhibitae.
4. Excitandas complexionem assess; Si praevia pars collocationis et evigilans conatus in 2-circulis tabularum proventus plusquam 5-10% indesinenter nexus, vel excessus vestigium requirit longitudo in mediis in significationibus criticis, movens ad tabulas 4-strati plus frugi est quam iterando longius in 2-circulis.
5. Confirmare volumen et sumptus scuta: Tantum confirmans quod necessariae utilitatis postulationes convenerunt, si sumptus emitterent tabulatum computare decisiones. Pro magno volumine mercimonia productorum ubi requisita functionis sunt vere contenta tabulis singulis vel duplicibus, utilitas sumptus solida est ac pretium optimizing.

Cum Upgrading Layer Comes est magis oeconomica quam videtur

Communis deceptio est quod comitem inferiorem tabulatum eligens semper sumptus totalis consilii minuit. In praxi, additamenta machinalis temporis ad densum designandum in raris stratis excitandis, tabulae areae incrementi requisiti ad certamina excitandarum solvendas, et EMC certificatione deficiente currendo gratuita re-tentando saepe superant fabricationis sumptus differentiam inter tabulas 2-circuitum et 4-circuitum. Tabula tabulae 4-circuli constat circiter 2-2.5/ plusquam 2 tabulatum tabulatum ad quantitates prototypum -saepe differentia $30-$80 per tabulas-sed unum EMC test cyclum vitans servat $5,000-$20,000 in feodis laboratorium et ipsum tempus.

PCB Design Rules and Minimum Feature Sizes by Board Type

Intellectus plumarum minimarum magnitudinum quae in singulis PCB speciebus obtineri possunt adiuvat designatores, ne dimensiones specificantes quae electae fabricatoris facultatem excedant, communis causa prototypi moras et sumptus inopinatos augeat.

Semper cognoscere regulas specificae cum fabricatore electo ante finalisandi extensionem. Fabricator facultates variat, et cogitans ad absolutos valores minimos supra sine confirmatione auget periculum cedendi quaestiones et consociata poenarum sumptus. Practicus accessus est ad scopum 130-150% dicti fabricatoris minimi valoris nam vestigia non critica et spatia, minimas regulas notas tantum reservantes pro locis in quibus vere necessaria sunt.
